大流量液體過濾器

型號：JTGHF

品牌：JHENTEN

超大流量工業級過濾器

詳情描述

JTGHF大流量液體過濾器,，又名JTGHF大胖過濾器是針對于大口徑和高流速的管道而開發，適用于高通量的工況,，其芯件采用折疊式大流量濾芯,，相當于傳統普通沖孔藍式濾芯和棒式折疊式濾芯多倍面積；其大于50%的開孔率與直通式結構,，組合出最大的流量和最小的壓差,，大大降低了總體的尺寸和重量，從而減少了投資成本及運行成本,，也降低濾芯更換的頻率,，節約了勞動力資源。

JTGHF大流量液體過濾器分立式和臥式兩種,，常規20”,、40”濾芯的過濾器通常采用立式結構；超過1000噸/小時流量的中大系統,，選擇臥式結構,，并配備60”的濾芯使用，滿足大流量的同時,，降低濾芯更換次數,，更換濾芯更方便。

產品特色

流量大,、占地面積小,、效率高
304和316L兩種不銹鋼可供選擇，良好的耐腐蝕性能,，能滿足各領域的要求
立式和臥式兩種結構可供選擇

典型的應用

流量較大的場合,，特別是水處理領域

表面處理

處理類型	機械拋光、電解拋光
拋光精度	內壁0.3μm,，外壁0.4μm

操作條件

最大操作壓力	0.6MPa
最大操作溫度	150℃

材料

過濾器殼體	304,、316L
排氣、液閥	304,、316L
吊環螺栓	304
支座	304
密封圈,、墊片	EPDM、PTFE,、Viton,、Sililone

連接

殼體連接	法蘭（吊環螺栓）
進出口N1,、N2	快裝、法蘭
壓力表N3(選配)	1”/1.5”快裝
排液閥N5(選配)	1”快裝

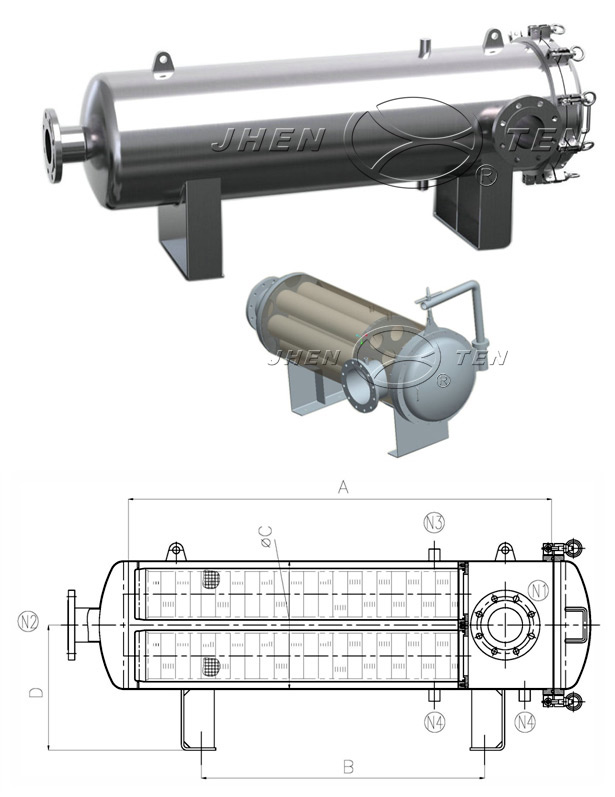

尺寸參數	1芯			2芯
尺寸參數	20”	40”	60”	20”	30”	40”
A：殼體長度（不含封頭）	700	1200	1700	800	1300	1800
B：支座中心距	300	600	900	400	700	1000
C：直徑	Φ230			Φ400
D：進出口N1,、N2離地高度	355			395
進出口N1,、N2尺寸	2”/2.5”/3”			3”/4”/5”

上表數據為標準型，可根據客戶要求定制,，未注長度單位為mm,。

選型表

	［結構形式］	［濾芯數量］	［濾芯型號］	［殼體材料］	［進出口連接］	［密封圈］
JTGHF	L	2R	20	4	K	E
	L=立式	1R=1芯	20=20”濾芯	4= 304	K=快裝	E=EPDM
	W=臥式	2R=2芯	40=40”濾芯	6= 316L	F=法蘭	P=PTFE
		3R=3芯	60=60”濾芯		L=螺紋	V=Viton
		4R=4芯				S=Sililone
		5R=5芯
