精密液體過濾器

型號：JTGJM

品牌：JHENTEN

大流量的衛生級過濾器
JTGJM精密液體過濾器是大流量多芯衛生級液體過濾器，可滿足不同大小的流量要求

詳情描述

整體結構按照衛生級要求設計制造,；結構無衛生死角,、符合“GMP”規范要求，易清洗,；排液徹底,，無殘液顧慮對于部分清洗非常苛刻的應用,，可將過濾器的花盤做成拆卸式,，實現全角度清洗

產品特色

超高的拋光等級，內壁采用達到0.3μm,，外壁達到0.4μm,，絕對衛生級拋光
處理流量大，緊湊設計節約空間
側進底出的設計確保液體介質可被完全排放,，同時采用了正切位出口供選擇,，使得排污徹底，工人操作方便
15芯以上過濾器殼體可采用轉臂+環首螺栓設計或快開設計,，操作方便,，經濟實用

典型的應用

醫藥行業：各種抗菌素等藥液的過濾
食品飲料業：酒類、礦泉水、飲用水的過濾
石油工業：油田注水過濾
電子工業：高純水過濾
化學工業：各種有機溶劑,、酸,、堿液的過濾

表面處理

處理類型	機械拋光、電解拋光
拋光精度	內壁0.3μm,，外壁0.4μm

操作條件

最大操作壓力	0.6MPa,、1.0MPa
最大操作溫度	150℃
滅菌	在線或蒸汽滅菌：121℃/30min

材料

過濾器殼體	304、316L
排氣,、液閥	304,、316L
吊環螺栓	304
支腳	304
密封圈、墊片	EPDM,、PTFE,、Viton、Sililone

連接

殼體連接	法蘭（吊環螺栓）
進出口N1,、N2	快裝
壓力表N3(選配)	1.5”快裝
排氣閥N4(選配)	1/2”快裝（12芯以下） 1.5”快裝（15芯以上）
排氣閥N4(選配)	1/2”快裝（12芯以下） 1.5”快裝（15芯以上）
排液閥N5(選配)	1/2”快裝（3芯） 3/4”快裝（5芯到12芯） 1”快裝（15芯以上）
濾芯接頭形式	222型,、226型、DOE型

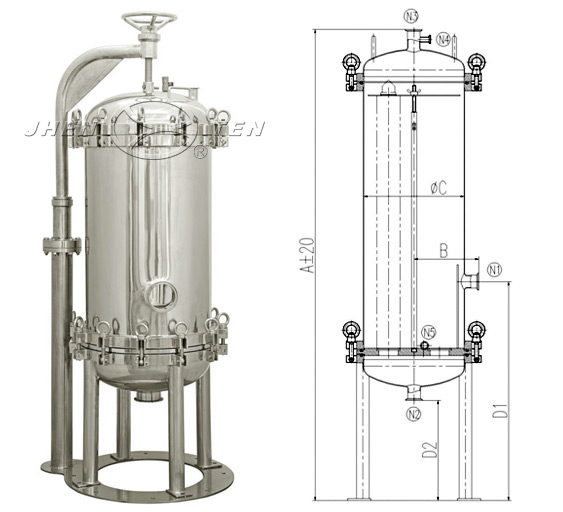

產品結構

尺寸參數	3芯（4芯）			5芯（6芯）
	20”	30”	40”	20”	30”	40”
A：總高（不含壓力表）	1123	1373	1623	1145	1395	1645
B：進口中心距	142			165
C：直徑	Φ204			Φ250
D1：進口N1離地高度	540			660
D2：出口N2離地高度	300			300
進出口N1,、N2尺寸	1.5”/2”			1.5”/2”/2.5”

7芯			8芯
20”	30”	40”	20”	30”	40”
1145	1395	1645	1170	1420	1670
176.5			190
Φ273			Φ300
660			660
300			300
1.5”/2”/2.5”			1.5”/2”/2.5”/3”

9芯（10芯）			12芯（11芯）
20”	30”	40”	20”	30”	40”
1170	1420	1670	1170	1420	1670
202.5			215
Φ325			Φ350
660			660
300			300
1.5”/2”/2.5”/3”			1.5”/2”/2.5”/3”

上表數據為標準型,，可根據客戶要求定制，未注長度單位為mm,。

產品結構

尺寸參數	15芯（18芯）	21芯	24芯（27/30芯）
尺寸參數	40”	40”	40”
A：總高（不含壓力表）	1947	1959	2026
B：進口中心距	240	265	290
C：直徑	Φ400	Φ450	Φ500
D1：進口N1離地高度	682	694	714
D2：出口N2離地高度	300
進出口N1,、N2尺寸	3”/3.5”/4”

36芯	42芯	48芯（54芯）
40”	40”	40”
2036	2044	2067
315	340	365
Φ550	Φ600	Φ650
729	734	744
300
3”/3.5”/4”

56芯
40”
2162
390
Φ700
808
350
3”/3.5”/4”

上表數據為標準型，可根據客戶要求定制,，未注長度單位為mm,。

選型表

	［濾芯數量］		［濾芯型號］	［濾芯接頭］	［殼體材料］	［進出口連接］	［密封圈］
JTGJM	12R		20	S	4	K	E
	3R=3芯	21R=21芯	20=20”濾芯	S=226型	4= 304	K=快裝	E=EPDM
	5R=5芯	24R=24芯	30=30”濾芯	T=222型	6= 316L		P=PTFE
	7R=7芯	36R=36芯	40=40”濾芯	D=DOE型			V=Viton
	8R=8芯	42R=42芯					S=Sililone
	9R=9芯	48R=48芯
	12R=12芯	56R=56芯
	15R=15芯
