多功能萃取罐

型號：JTRDC

分類：提取濃縮設備

品牌：JHENTEN

材質：304,、316不銹鋼

起訂量：1件起訂

用途：提取,、萃取

詳情描述

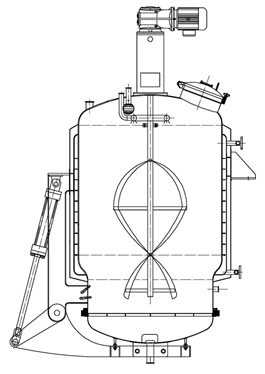

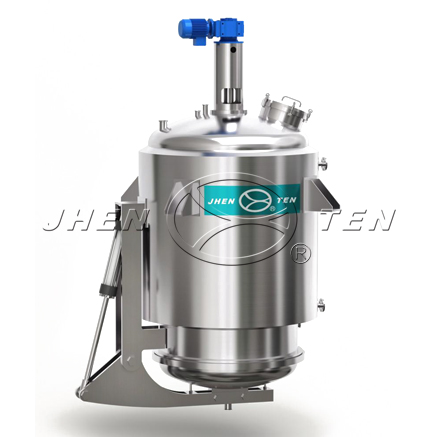

多功能萃取/提取罐多功能萃取/提取罐設計圖紙

鎮田不銹鋼多功能萃取/提取罐嚴格遵循《藥品生產質量管理規范》GMP總則(2010年修訂)第三十一、三十二條要求,，并按《壓力容器》（GB150—2011）或《鋼制焊接常壓容器(附標準釋義)》（NB/T 47003.1—2009）要求進行設計,、制造及驗收。

多功能萃取罐通采用蘑菇式圓罐體,，外型上大下小,，上大：沸騰緩沖空間大，不易跑料；下?。阂后w受熱快,，加熱時間短，提取效率高,?？稍O置機械攪拌，同時夾套形式可選（罐體設有夾套和保溫層）,。罐體內壁過渡段均采用圓弧過渡,，無衛生死角，易清洗,，萃取罐內鏡面拋光處理,，符合衛生規范要求。
多功能提取罐根據客戶要求外形結構可設計成正錐型提取罐,、蘑菇型提取罐,、直筒型提取罐、斜錐提取罐,、倒錐型提取罐等形式,。

罐體可選配置

多功能萃取罐的罐體可選配置無菌空氣過濾器、溫度計（數顯式或表盤式）,、壓力表,、視鏡、衛生級人孔,、進出液孔,、CIP萬向旋轉清洗球、安全閥等,，或根據客戶要求進行配置,。

產品特色

? 容積有2000L～8000L等多種規格，可根據客戶實際需求進行設計,、制造,。
? 氣動控制自鎖型排渣門不僅無泄漏，而且保證在突然斷電或停氣情況下,，排渣門不會自動打開,，使用安全可靠。
? 接口采用快裝卡盤式（卡接）,，罐體內膽和萃取籃均選用304或316L,，罐體內膽內表面鏡面拋光Ra≤0.28μm～0.6μm，外表面可根據客戶要求進行拋光,、拉絲,、噴砂等,。

典型的應用
? 適用于食品、化工行業的常壓,、水煎,、濕浸、熱回流,、強制循環滲透,、芳香油提取及有機溶媒回收等多種工藝操作,。特別是使用動態提取或逆流提取效果更佳,，時間短，藥液含量高,。

? 適用于茶葉,、中藥材等植物的葉子以水為溶媒介質進行萃取動態提取等工藝過程。

常規設計參數

設計壓力	按客戶要求（ATM～0.8MPa）
設計溫度	罐體按客戶要求（0℃～160℃）

材料

內膽	304,、316L
保溫層	巖棉（保暖）
耳座等	304

連接

進出口

快裝卡接,、法蘭

表面處理

處理類型	機械拋光、電解拋光,、噴砂,、酸洗
拋光精度	內壁 0.4μm，外壁 0.6μm

多功能萃取罐常規型號及主要技術參數

參數		型號	JTRDC—2000	JTRDC—3000	JTRDC—5000	JTRDC—6000	JTRDC—8000
有效容積：L			2000	3000	5000	6000	8000
罐體	直徑：mm		Φ1300	Φ1600	Φ1800	Φ1900	Φ2000
罐體	高度：mm		1500	1500	1800	2000	2200
攪拌	電機功率：kW		2.2	3	4	5.5	7.5
攪拌	攪拌工作轉速：r/min		35（螺帶式）（可根據客戶使用情況進行調整設計）
