濃/稀配液罐

濃/稀配液罐（攪拌罐）嚴格遵循《藥品生產質量管理規范》GMP總則(2010年修訂)第三十一、三十二條要求,，并按《壓力容器》（GB150—2011）,、《鋼制焊接常壓容器(附標準釋義)》（NB/T 47003.1—2009）要求進行設計、制造及驗收,。

詳情描述

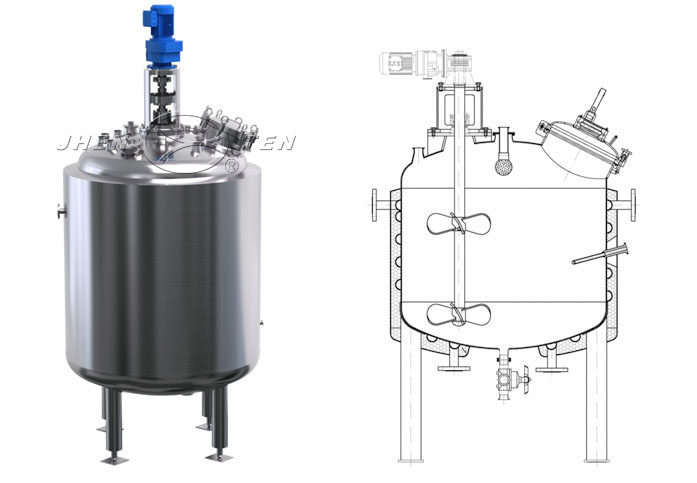

配液罐（推進式攪拌槳）

濃/稀配液罐（攪拌罐）嚴格遵循《藥品生產質量管理規范》GMP總則(2010年修訂)第三十一,、三十二條要求，并按《壓力容器》（GB150—2011）,、《鋼制焊接常壓容器(附標準釋義)》（NB/T 47003.1—2009）要求進行設計,、制造及驗收。

濃/稀配料罐(調配罐/攪拌罐)一般是立式混料罐,，主要是通過配料罐的攪拌操作將物料混合達到工藝生產的要求,。
“鎮田”濃/稀配液罐（攪拌罐）采用立式圓罐體,，罐體可設有夾套、盤管,、保溫（可加熱,、冷卻、保溫）,；不銹鋼的材質采用316L 或304 制作,，內壁采用電解鏡面拋光或機械拋光，外壁采用304 全焊接保溫結構,，外表面采用鏡面或亞光處理,；各進出管口工藝開孔與內罐體焊接處均采用翻邊工藝圓弧過渡，光滑易清洗無死角,，外表美觀,。

罐體可選配置

濃/稀配液罐的罐體可選配置無菌空氣過濾器、溫度計（數顯式或表盤式）,、PH計,、壓力表、蒸汽滅菌口,、視鏡,、衛生級人孔、進出液孔,、CIP萬向旋轉清洗球,、液位計及液位自控系統（承重模塊、無觸點超聲波,、靜壓變送式器）等,，或根據客戶要求進行配置。

典型的應用
可作儲液罐,、混料罐,、暫存罐、調配罐等,，用于中藥,、食品、果汁飲料,、乳制品,、佐料、釀造,、啤酒,、制藥、化工及生物工程等行業的液體物料攪拌貯存。

產品特色

? 容積有100L～5000L等多種規格,，可根據客戶實際需求進行設計,、制造。
? 接口采用快裝卡盤式（卡接）,，罐體內膽選用304或316L,，內表面鏡面拋光Ra≤0.28μm～0.6μm，外表面可根據客戶要求進行拋光,、拉絲,、噴砂等。
? 根據生產及工藝的要求,，可設計有加熱,、冷卻、低高速攪拌系統,，密封承壓系統,，真空系統，計量系統等,。
? 針對不同的攪拌物料及要求達到的攪拌效果對攪拌槳的結構可以調整設計渦輪式,、槳式、錨式,、框式,、螺帶式等等。

常規設計參數

設計壓力	—0.1MPa～0.6MPa

設計溫度	罐體,、夾套按客戶要求（0℃～160℃）

材料

內膽	304,、316L
夾套	304
保溫層	巖棉或聚氨酯
支腿等	304

連接

進出口

快裝卡接、法蘭

表面處理

處理類型	機械拋光,、電解拋光,、噴砂、酸洗
拋光精度	內壁0.4μm,，外壁0.6μm

配液罐常規型號及主要技術參數

參數		型號	JTRPG—100	JTRPG—300	JTRPG—600	JTRPG—1000	JTRPG—2000
有效容積：L			100	00	600	600	2000
罐體	直徑：mm		Φ500	Φ800	Φ900	Φ1100	Φ1300
罐體	高度：mm		500	700	900	1000	1500
攪拌	電機功率：kW		0.37	0.75	1.1	1.5	2.2
攪拌	攪拌工作轉速：r/min		6～53（傾葉開啟渦輪式）或200（推進式）（可根據客戶使用情況進行調整設計）
上表數據為標準型，僅供參考,，可根據客戶要求定制,。
