大餅式過濾器

型號：JTGDB

品牌：JHENTEN

替代硅藻土過濾器
JTGDB大餅式過濾器是一種新型層疊式過濾器，可用于代替硅藻土過濾器,，對各類液體中微小雜質進行過濾,、澄清，提純處理

詳情描述

整體結構按照衛生級要求設計制造,，料液無殘留,，極易清洗，高精度拋光,；采用下進下出式結構設計,，有效避免料液的紊流，提高過濾性能

JTGDB大餅式過濾器最多標配4個濾餅，能滿足大流量的過濾要求

產品特色
下進下出的結構設計,，方便清洗,，在進出口可配置專門的排液閥，方便排液
多餅過濾器時,，可選擇筒體多段開口的形式,，方便更換濾餅，減少濾液滲出

典型的應用

酒類,，糖漿,，啤酒的微生物和固體過濾
果汁和果汁濃縮灌裝前的終端過濾
果汁膜過濾之前的預過濾
酒類，酶溶解,，液體膠質,，橄欖油的澄清過濾
醫藥，化工,，電子過濾

表面處理

處理類型	機械拋光,、電解拋光
拋光精度	內壁 0.3μm，外壁 0.4μm

操作條件

最大操作壓力	0.6MPa
最大操作溫度	150℃
滅菌	在線或蒸汽滅菌：121℃/30min

材料

過濾器殼體	304,、316L、SAF2507,、碳鋼
排氣/液閥	304,、316L
吊環螺栓	304
支腳	304
密封圈、墊片	EPDM,、PTFE,、Viton、Sililone

連接

殼體連接	法蘭
進出口N1,、N2	法蘭,、快裝、螺紋
壓力表N3(選配)	1.5”快裝
排液閥N4(選配)	1”快裝
排氣閥N5(選配)	1/2”快裝

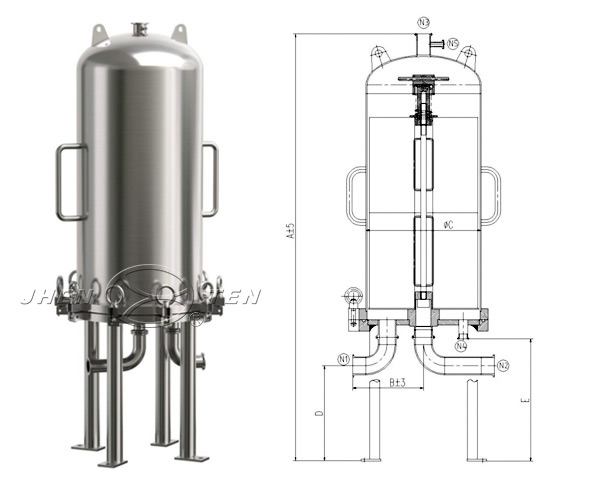

尺寸參數	12’’濾餅
	1餅	2餅	3餅	4餅
A：總高（不含壓力表）	950	1210	1490	1760
B：進口中心距	200
C：直徑	Φ325
D：進出口N1,、N2離地高度	280
E：排液閥N4離地高度	356
進出口N1,、N2尺寸	2”

16’’濾餅
2餅	3餅
1230	1500
250
Φ450
280
356
2”

上表數據為標準型，可根據客戶要求定制,，未注長度單位為mm,。

選型表

	［濾餅數量］	［濾餅型號］	［殼體材料］	［進出口連接］	［密封圈］
JTGDB	1B	12	4	F	E
	1B=1餅	12=12”濾餅	4= 304	F=法蘭	E=EPDM
	2B=2餅	16=16”濾餅	6= 316L	K=快裝	P=PTFE
	3B=3餅			L=螺紋	V=Viton
	4B=4餅				S=Sililone
