單芯衛生級液體過濾器

型號：JTGDX

品牌：JHENTEN

無任何清洗死角過濾器
JTGDX單芯衛生級液體過濾器是一款小流量的高端衛生級過濾器

詳情描述

JTGDX單芯衛生級液體過濾器具有良好的表面和最大的耐腐蝕能力,，以達到防止細菌污染的質量標準，衛生級過濾器套筒獨特的結構,，使每一個套筒的內外表面均沒有死角,、符合“GMP”規范要求，可完全拆洗,，操作方便,。

產品特色

超高的拋光等級，內壁采用達到0.3μm,，外壁達到0.4μm,，絕對衛生級拋光
采用強力快裝，最高壓力可達0.6MPa,、1.0MPa
排氣閥和排液閥：螺紋套和寶塔接頭脫離,，在放氣和排液時,，所接軟管不會再隨著轉動
過濾器的支腳采用加強螺紋,，不易滑牙，更為耐用,；在支腳底部安裝調節螺母,，可進行過濾器的高度調節，方便使用,。

典型的應用

醫藥行業：各種抗菌素等藥液的前置過濾
食品飲料業：酒類,、礦泉水、飲用水的過濾
石油工業：油田注水過濾
電子工業：高純水前置過濾
化學工業：各種有機溶劑,、酸,、堿液的過濾

表面處理

處理類型	機械拋光,、電解拋光、噴砂,、酸洗
拋光精度	內壁 0.3μm,，外壁 0.4μm

操作條件

最大操作壓力	0.6MPa、1.0MPa
最大操作溫度	150℃
滅菌	在線或蒸汽滅菌：121℃/30min

材料

過濾器殼體	304,、316L
排氣,、液閥	304、316L
快裝	304
支腳	304
密封圈,、墊片	EPDM,、PTFE、Viton,、Sililone

連接

殼體連接	快裝
進出口N1,、N2	快裝
壓力表N3(選配)	1.5”卡接
排氣閥N4(選配)	Φ6螺紋
排液閥N5(選配)	Φ6螺紋
濾芯接頭形式	222型、226型

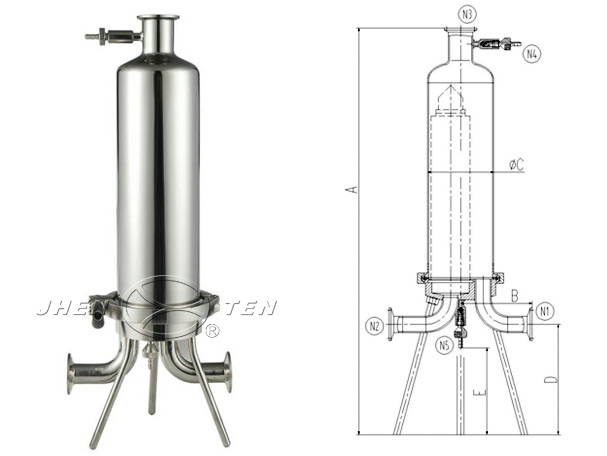

產品結構

尺寸參數表	1芯
	5”	10”	20”	30”
A：總高（不含壓力表）	490	615	865	1115
B：進口中心距	110
C：直徑	Φ101.6
D：進口N1,、N2離地高度	170
進出口N1,、N2尺寸	1”

上表數據為標準型，可根據客戶要求定制,，未注長度單位為mm,。

選型表

	［濾芯數量］	［濾芯型號］	［濾芯接頭］	［殼體材料］	［進出口連接］	［密封圈］
JTGDX	1R	20	S	4	K	E
	1R=1芯	5=5”濾芯	S=226型	4= 304	K=快裝	E=三元乙丙橡膠
		10=10”濾芯	T=222型	6= 316L		P=聚四氟乙烯
		20=20”濾芯				V=氟橡膠
		30=30”濾芯				S=硅橡膠
