芯式過濾器
單芯工業級液體過濾器
型號：JTGDG
品牌：JHENTEN
鑄造式，易更換,，單芯過濾器
JTGDG單芯工業級液體過濾器,，頂部采用一體式鑄造式結構，采用上進上出設計,，配以轉接頭,，可以直接連接到管路上，安裝極其方便
濾筒采用衛生級濾筒,，拋光精度Ra＜0.6μm,，適用于各類過濾要求 JTGDG單芯工業級液體過濾器采用極其緊湊的結構設計，頂部可以固定在管路上,；換芯時,，只需將濾筒打開即可，整個過程無料液滲出 底部配以排液閥,，方便料液的排放
產品特色
上進上出,，可直接連接到管路上
更換濾芯簡便，無料液滲出
底部裝有排液閥,，方便排液
安全的密封性設計
典型的應用
水處理：各種水質的過濾
食品飲料業：酒類,、礦泉水、飲用水的過濾
化學工業：各種有機溶劑,、酸,、堿液的過濾
表面處理
處理類型 | 基座：鑄造 |
筒體：機械拋光、電解拋光,、噴砂,、酸洗 | |
拋光精度 | 內壁0.4μm，外壁0.6μm |
操作條件
最大操作壓力 | 0.6MPa |
最大操作溫度 | 150℃ |
材料
過濾器殼體 | 304,、316L,、SAF2507、碳鋼 |
排液閥 | 304,、316L |
密封圈,、墊片 | EPDM、PTFE,、Viton,、Sililone |
連接
殼體連接 | 快裝、螺紋 |
進出口N1,、N2 | 1”螺紋 |
壓力表N3 (選配) | 1/4”螺紋 |
排液閥N4,、N5(選配) | 1/4”螺紋 |
濾芯接頭形式 | DOE型 |

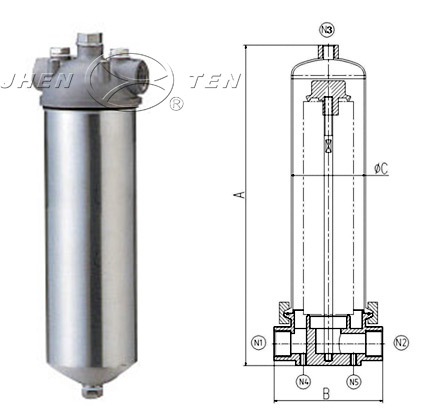

產品結構
尺寸參數 | 1芯 | ||
10” | 20” | 30” | |
A：總高 | 382 | 632 | 982 |
B：進出口距離 | 130 | ||
C：直徑 | Φ89 | ||
上表數據為標準型，可根據客戶要求定制,，未注長度單位為mm,。
選型表
［濾芯數量］ | ［濾芯型號］ | ［濾芯接頭］ | ［殼體材料］ | ［進出口連接］ | ［密封圈］ | |
JTGDG | 1R | 20 | D | 4 | L | E |
1R=1芯 | 10=10”濾芯 | D=DOE型 | 4= 304 | L=螺紋 | E=EPDM | |
20=20”濾芯 | 6= 316L | P=PTFE | ||||
30=30”濾芯 | V=Viton | |||||
40=40”濾芯 | S=Sililone |
