管道過濾器
管式過濾器
型號：JTGTF
品牌：JHENTEN
簡便管道式過濾器
JTGTF管式過濾器是一款除去管道液體中少量固體顆粒,，可保護壓縮機,，泵，儀表和其它設備的正常工作的小型改良管道式過濾器
JTGTF管式過濾器采用多道拋光處理,，保證物料接觸面粗糙度Ra≤0.4um,，符合GMP/FDA認證要求，全鏡面拋光
產品特色
筒體內外表面采用鏡面拋光,，保證物料接觸面粗糙度Ra≤0.4um,，符合GMP/FDA認證要求
過濾器殼體采用快裝連接，操作方便,，經濟實用
典型的應用
各種液體的顆粒過濾
食用油,、飲料、酒類的過濾
化工廠過濾
壓縮機,，泵,，儀表和其它設備初過濾和保護作用
表面處理
處理類型 | 機械拋光、電解拋光,、噴砂,、酸洗 |
拋光精度 | 內壁0.6μm，外壁0.8μm |
操作條件
最大操作壓力 | 0.6MPa,、1.0MPa |
最大操作溫度 | 150℃ |
材料
過濾器殼體 | 304,、316L |
篩管濾芯 | 304、316L |
快裝 | 304 |
密封圈,、墊片 | EPDM,、PTFE、Viton,、Sililone |
連接
殼體連接 | 法蘭（吊環螺栓）,、快裝 |
進出口N1、N2 | 2”/2.5”/3”快裝 |

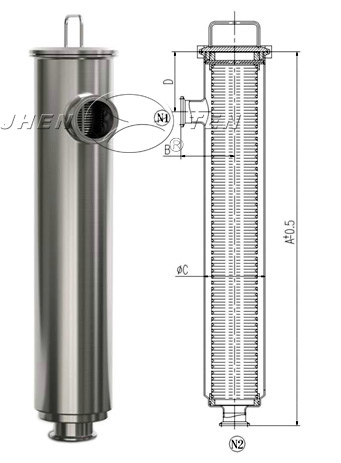

尺寸參數 | 1芯：5”篩管濾芯 | ||
進出口2” | 進出口2.5” | 進出口3” | |
A：總高（不含濾蓋,、壓力表） | 621或833 | ||
B：進口中心距 | 89 | 108 | 127 |
C：直徑 | Φ129 | ||
D：進口N1離濾蓋端面高度 | 100 | ||
1芯：4”篩管濾芯 | |
進出口2” | 進出口2.5” |
621或833 | |
89 | 108 |
Φ101.6 | |
100 | |
上表數據為標準型,，可根據客戶要求定制，未注長度單位為mm,。
選型表
［濾芯數量］ | ［濾芯型號］ | ［殼體材料］ | ［進出口連接］ | ［進出口尺寸］ | ［密封圈］ | |
JTGTF | 1R | 46 | 4 | K | 20 | E |
1R=1芯 | 46,、48,、56、58 | 4= 304 | F=法蘭 | 20=2” | E=EPDM | |
例：46,，其中4表示直徑Φ4”,，6表示長度600mm的篩管濾芯 | 6= 316L | K=快裝 | 25=2.5” | P=PTFE | ||
L=螺紋 | 30=3” | V=Viton | ||||
S=Sililone |
